產品概述

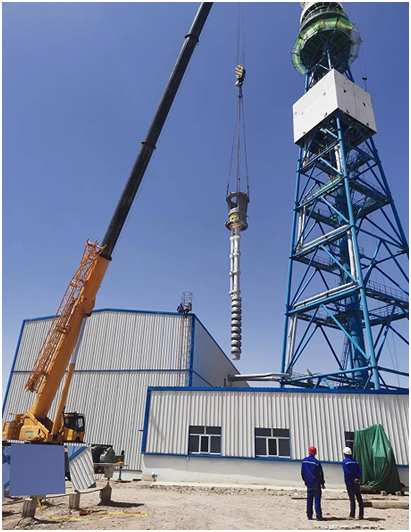

RY(L)型高溫熔鹽泵是公司近年來最新研發的一種新型產品，主要用于聚光太陽能光熱發電及化工等領域冷鹽、熱鹽(硝酸鈉和硝酸鉀的混合物)的輸送。結構先進合理、效率高、安全可靠，并已經獲得國家兩項發明專利（專利號：ZL202411045435.8；ZL201811276945.0）及4項實用新型專利。
運行參數
適用流量范圍： ~3700m3/h
適用揚程范圍： ~400m
最大安裝深度： ~20m
最大運行壓力： ~100bar
最高工作溫度： ~600℃
最高運行轉速： ~2980r/min
電機最大功率：~3550Kw
設計特點及優點
1、采用優秀水力模型及高吸入比轉速葉輪設計，滿足泵的性能要求，同時有效降低泵必需汽蝕余量，提供更低的浸沒深度。
2、特殊設計的滑動軸承提供更好的軸對中，對熱膨脹有更好的適應。
3、安全可靠的接軸設計，保證多根軸組后的同心度要求。
4、RYL型熔鹽泵軸承箱部件采用雙軸承結構形式分別承受徑向力和軸向力，稀油潤滑。同時在軸承的上下部位采用風扇進行強制冷卻，有效降低軸承的溫度。同時在軸承箱體內部采用冷卻盤管可隨時接通風（或水）進行循環冷卻。一般用于聚光太陽能光熱發電熔鹽的輸送或熔鹽儲能裝置上。
5、主密封使用節流襯套設計，保證微量泄漏回流至熔鹽罐。
6、高效的熱隔絕設計，實現冷熱部件之間有效的熱隔絕。
7、適合材料熱膨脹的特殊設計，防止高溫變形時部件刮碰或抱死。
8、設有壓縮空氣或氮氣急冷保護接口，供密封部位進行吹掃。
9、進行穩定狀態和待機下的熱變形、熱應力有限元分析。
10、完成結構模態固有頻率有限元分析，以便在所有運行速度下識別，避免結構共振情況。
11、進行橫向的扭轉轉子動態分析，以確保在整個速度范圍內的安全運行。
